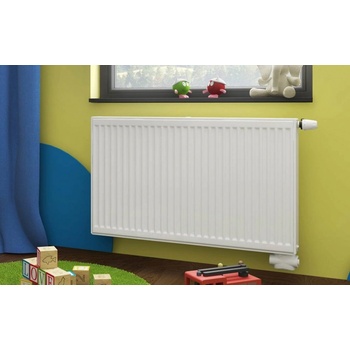

Korado Radik VK 33 700 mm x 1400 mm 33070140-60-0010
Nejlevnější nabídky (3)
Korado Radik VK 33 700 mm x 1400 mm 33070140-60-0010
Popis produktu
Parametry produktu
Parametry produktu
Popis produktu
Deskové otopné těleso s pravým spodním připojením
Model RADIK VK je deskové otopné těleso v provedení VENTIL KOMPAKT, které umožňuje pravé spodní připojení na otopnou soustavu s nuceným oběhem. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařenýchšest příchytek.
TECHNICKÉ PARAMETRY
Výška (H) 300, 400, 500, 600, 700, 900 mm
Délka (L) 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
Hloubka (B) - typ 10 VK 47 mm - typ 11 VK 63 mm - typ 20 VK 66 mm - typ 21 VK 66 mm - typ 22 VK 100 mm - typ 33 VK 155 mm
Připojovací rozteč 50 mm
Připojovací závit 6x G 1/2 vnitřní
Nejvyšší přípustný provozní přetlak 1,0 MPa
Nejvyšší přípustná proovozní teplota (°C) 110 °C
Připojení otopného tělěsa pravé spodní
PŘEHLED TYPŮ
Typ 10 jednodeskový radiátor
Typ 11 jednodeskový radiátor s 1 přídavným vlnovcem
Typ 20 dvoudeskový radiátor
Typ 21 dvoudeskový radiátor s 1 přídavným vlnovcem
Typ 22 dvoudeskový radiátor se 2 přídavnými vlnovci
Typ 33 třídeskový radiátor se 3 přídavnými vlnovci
ZPŮSOB PŘIPOJENÍ pravé spodní
ZÁKLADNÍ VYBAVENÍ
Všechna desková otopná tělesa RADIK kromě modelu RADIK VKU, všech otopných těles o výšce 200 mm a provedení RADIK RC mají ze zadní strany přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek.
Všechna otopná tělesa jsou vybavena odvzdušňovací zátkou a příslušným počtem zaslepovacích zátek. Všechny vývody u deskových otopných těles RADIK mají stejný průměr s vnitřním závitem G 1/2.
Všechna otopná tělesa jsou dodávána s bočními kryty a s horní mřížkou, kromě typů 10 a modelů RADIK HYGIENE, RADIK HYGIENE VK, RADIK CLEAN a RADIK CLEAN VK.
Všechna desková otopná tělesa RADIK kromě modelu RADIK VKU jsou dodávána včetně potřebného počtu sad navrtávacích konzol typu 15/120, 15/100/70 nebo 18/120 popř. stěnové konzoly Z-U320 (viz katalog KORAMONT).
Otopná tělesa výšky 200 mm jsou dodávána včetně potřebného počtu "Dělených konzol plus", určených pro montáž tělesa na stěnu. Na zvláštní objednávku lze dodat stojánkové konzoly Z-U400.
Ventil pro modely VK
Do zabudovaného vnitřního rozvodu je při kompletaci otopného tělesa osazen 8stupňový ventil, který je charakterizován následujícími údaji: hodnota součinitele kv - příklad výpočtu dvoutrubková otopná soustava a jednotrubková otopná soustava ventil je osazen do otopného tělesa při kompletaci ventil je plynule nastavitelný v rozsahu od stupně 1 do stupně 8 z výroby je ventil přednastaven na stupeň 8 nastavení na jiný stupeň provede montážní firma nastavení na jiný stupeň se provádí speciálním klíčem se stupnicí
Tepelný výkon přepočítaný na ∆T= 50; (t1/t2/ti = při 75/65/20 °C)
Chybí či je nepravdivý některý důležitý parametr? Uvedené informace jsou pouze orientační, před zakoupením ve vybraném obchodě doporučujeme ověřit, že prodávaný model má klíčové vlastnosti dle vašich požadavků. I když se snažíme o maximální přesnost informací, bohužel nemůžeme zaručit jejich 100% správnost. Ceny produktů jsou uváděny včetně DPH.
Produkt zatím nemá žádné recenze.
